Visualizaciones Personalizadas PBI - Velocimetro

Hola Gente, como están?

Hoy les quiero mostrar a mi criterio una de las visualizaciones personalizadas más útiles de Power BI, es el velocímetro o tacometro. Sirve mucho para con solo dar un vistazo entender una situación general. Este va a ser un velocímetro aplicado a una economía doméstica, la idea es que con solo verlo sepamos si estamos bien o mal económicamente.

Para comenzar, si no tenemos el tacometro descargado, lo pueden descargar del siguiente Link. Para más detalle de como descargarlo pueden ver una publicación nuestra anterior Link.

Lo primero que vamos a necesitar son los datos de donde va a sacar la información el reloj, para el ejemplo vamos a tomar una planilla Excel donde se especifican todos los campos necesarios. Les dejo el enlace para que la descarguen y puedan practicar Link.

La idea es que nos quede de la siguiente manera:

Comencemos importando la planilla, a continuación les detallo una imagen para que vean los campos que posee

Dentro del PBI vamos a la opción "Get Data", y seleccionamos en tipo de dato "Excel"

Luego buscamos y abrimos el archivo a utilizar

Una vez que ya tenemos los datos cargados continuamos importando el velocímetro (si no sabes como hacerlo dejo el enlace anterior donde se explica Link)

La primera columna a la que le vamos a asignar valor es Min, esta nos dice el valor mínimo que va a tener el reloj, arrastramos el campo Mínimo al sector Min.

Continuamos con el apartado Max, aca especificaremos el valor máximo que tendrá el reloj. Arrastramos la columna Máximo al sector Max.

Como podemos apreciar en la imagen anterior, ya quedaron configurados en los extremos del reloj el valor máximo y mínimo.

El siguiente campo a configurar es "Target Start", aca vamos a especificar el comienzo de la zona amarilla del reloj, lo hacemos arrastrando la columna "Comienzo Zona Amarilla (TS)" hacia el campo.

Ahora configuramos "Target End", que es el final del segmento amarillo, arrastramos Fin Zona Amarilla (TE) hacia Target End.

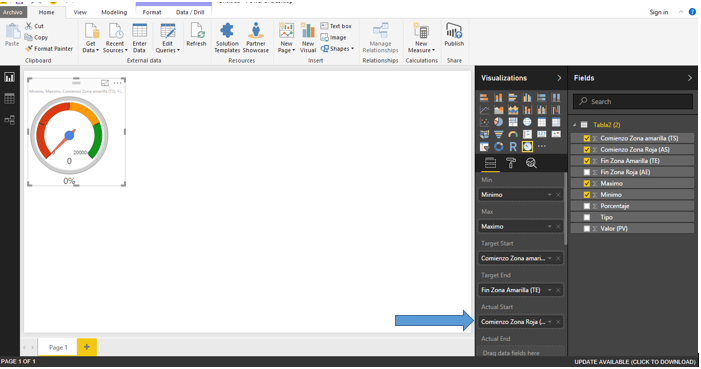

 Una vez configurado el Segmento Amarillo continuamos con el rojo, arrastramos la columna Comienzo zona Roja (AS) a "Actual Start",

Luego configuramos el fin de la zona roja, lo hacemos moviendo la columna Fin Zona Roja  (AE) a la sección Actual End.

Ya tenemos las partes del reloj mas importantes configurados, solo nos queda la posición de la aguja, el porcentaje que esta posición significa y el nombre del reloj.

Continuamos configurando la posición de la aguja, arrastramos el campo Valor (PV) hacia Pointer Value.

Para setear el porcentaje lo hacemos moviendo la columna Porcentaje a Porcentage

Por último, solo nos queda que aparezca el nombre del reloj, arrastramos la columna "Tipo" hacia "Chart Name" y listo.

Bueno gente, con esto terminamos la explicación espero que les haya gustado. Si algo no quedo claro me lo pueden preguntar en los comentarios.

Saludos
Leandro
